راهنمای جامع تعمیرات فلزیاب: از عیب‌یابی تا کالیبراسیون حرفه‌ای

فلزیاب‌ها دستگاه‌هایی حساس و دقیق هستند که در صنایع نظامی، امنیتی، باستان‌شناسی، معدن‌یابی و حتی تفریحات خانگی کاربرد گسترده‌ای دارند. اما مانند هر دستگاه الکترونیکی دیگر، این ابزارها نیز ممکن است دچار نقص فنی شوند. تعمیرات فلزیاب نیازمند دانش تخصصی الکترونیک، آشنایی با فرکانس‌های مغناطیسی و تجربه عملی است. در این مقاله، قدم به قدم شما را با فرآیند عیب‌یابی، رفع رایج‌ترین مشکلات و روش‌های کالیبراسیون حرفه‌ای آشنا می‌کنیم.

چرا تعمیرات تخصصی فلزیاب اهمیت دارد؟

فلزیاب‌ها بر اساس اصول القای الکترومغناطیسی (PI) یا Very Low Frequency (VLF) کار می‌کنند. کوچکترین اختلال در مدارهای نوسان‌ساز، سیم‌پیچ‌های جستجوگر (کویل) یا پردازش سیگنال می‌تواند منجر به کاهش عمق کاوش، ایجاد هشدارهای اشتباه و یا از کار افتادن کامل دستگاه شود. تعمیرات اصولی فلزیاب نه تنها هزینه خرید دستگاه جدید را کاهش می‌دهد، بلکه دقت و کارایی اولیه را بازیابی می‌کند.

پیشنهاد ویژه

اسکنر gtr sonic

۴۰,۰۰۰,۰۰۰ تومان

مشاهده

ابزارهای ضروری برای تعمیر فلزیاب

قبل از هر اقدامی، باید ابزارهای زیر را تهیه کنید:

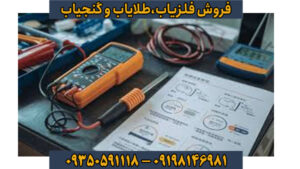

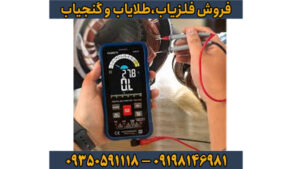

• مولتی‌متر دیجیتال (حداقل دارای اندازه‌گیری خازن و فرکانس)

• اسیلوسکوپ (برای بررسی شکل موج سیگنال‌ها)

• لحیم‌کاری حرفه‌ای با دمای کنترل‌شده

• پمپ دِسولدِر (برای برداشتن لحیم اضافی)

• پیچ‌گوشتی‌های دقیق و ترمینال کابل‌کشی

• باتری‌های سالم و آداپتور تغذیه مناسب

• سشوار صنعتی یا هیتر SMD (برای باز کردن قطعات سطح‌نشان)

گام اول: عیب‌یابی فلزیاب (Troubleshooting)

قبل از باز کردن دستگاه، مراحل عیب‌یابی منطقی را طی کنید:

1. بررسی منبع تغذیه

بیش از ۵۰ درصد خرابی‌های فلزیاب به مشکل باتری یا اتصالات تغذیه برمی‌گردد. ولتاژ باتری را با مولتی‌متر چک کنید. اگر دستگاه با باتری قلمی کار می‌کند، ولتاژ مجموع باید بین ۹ تا ۱۲ ولت باشد. در فلزیاب‌های صنعتی با باتری لیتیومی، ولتاژ کمتر از ۳.۷ ولت نشانه پایان شارژ است.

2. بررسی کویل و کابل رابط

کویل (سیم‌پیچ جستجوگر) آسیب‌پذیرترین بخش فلزیاب است. ضربه، خمش شدید یا نفوذ آب به داخل کویل، رزونانس آن را به هم می‌زند. تست ادامه‌دار بودن کابل کویل با مولتی‌متر روی حالت بوق (Continuity) انجام می‌شود. همچنین مقاومت اهمی کویل‌های فلزیاب VLF معمولاً بین ۰.۵ تا ۵ اهم است.

3. علائم صوتی و تصویری غیرعادی

• بیپ‌های بی‌وقفه: نشانه نویز فرکانسی یا تداخل الکترومغناطیسی محیطی.

• عدم تولید هیچ صدایی: احتمالاً مدار تقویت صدا یا خروجی هدفون سوخته است.

• قطع و وصل شدن تصادفی: مشکل در پتانسیومتر حساسیت یا جوش سرد روی برد.

رایج‌ترین خرابی‌های فلزیاب و روش تعمیر آنها

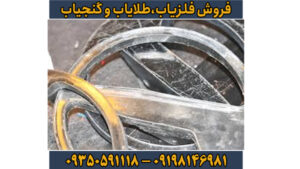

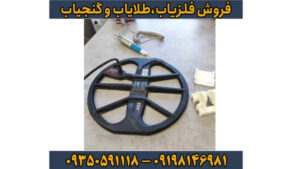

تعمیر کویل (سیم‌پیچ) فلزیاب

کویل قلب تپنده فلزیاب است. مشکلات رایج کویل:

1. ترکیدگی یا شکستگی پلاستیک – با اپوکسی دو جزئی یا چسب پلاستیک مخصوص تعمیر شود.

2. نفوذ رطوبت به داخل کویل – کویل را باز کنید (در صورت امکان)، مدار داخلی را با الکل ایزوپروپیل تمیز و سپس خشک کنید. اگر کویل پرشده با رزین است، معمولاً غیرقابل تعمیر بوده و باید تعویض شود.

3. پارگی سیم‌های داخل کابل – سیم را از نزدیک کویل قطع کرده و دوباره لحیم کنید. رعایت فازبندی سیم‌ها ضروری است.

نکته فنی: پس از تعمیر کویل، حتماً تست تطابق فاز (Phase Shift) با مدار اصلی انجام شود. در غیر اینصورت دستگاه به فلزات مختلف واکنش اشتباه نشان می‌دهد.

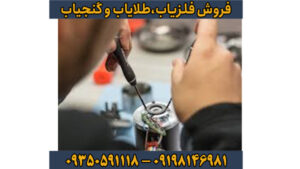

تعمیر برد الکترونیکی فلزیاب

برد اصلی شامل میکروکنترلر، اسیلاتور، فیلترهای باندپس و تقویت‌کننده‌های عملیاتی است. خرابی‌های متداول:

• خازن‌های الکترولیت متورم یا نشت کرده: این خازن‌ها را با همان مقدار ولتاژ و ظرفیت تعویض کنید.

• ترانزیستورهای قدرت در مدار ساطع‌کننده پالس (PI): در فلزیاب‌های پالسی (مانند GPX)، ترانزیستورهای MOSFET به راحتی می‌سوزند. تست آنها با مولتی‌متر (حالت دیود) انجام می‌شود.

• جوش سرد: بخصوص در پایه‌های IC‌ها و پتانسیومترها. با ذره‌بین و لحیم مجدد حل می‌شود.

تعمیر صفحه نمایش و کنترل پنل

اگر صفحه LCD دچار خطوط افتاده یا تصویر محو است:

• ابتدا کابل فِلَت (ریبون) را پاک کرده و دوباره متصل کنید.

• در صورت وجود کنتراست، آن را تنظیم کنید.

• اگر پیکسل‌ها کاملاً از بین رفته‌اند، تعویض ماژول نمایشگر لازم است.

کالیبراسیون فلزیاب بعد از تعمیرات

کالیبراسیون مهم‌ترین مرحله پس از تعمیر است. بدون کالیبراسیون، فلزیاب عملاً غیرقابل اعتماد خواهد بود.

کالیبراسیون گام‌به‌گام:

1. تنظیم فرکانس مرجع: در فلزیاب‌های VLF، یک نوسان‌ساز مرجع معمولاً روی ۱۰ کیلوهرتز تنظیم می‌شود. با اسیلوسکوپ، فرکانس خروجی کویل را با مقدار کارخانه مقایسه کنید.

2. بالانس زمین (Ground Balance): در محیطی بدون فلز (مثلاً فضای باز خالی از مواد معدنی)، گین زمین را صفر کنید تا دستگاه فقط به فلزات واکنش نشان دهد.

3. تنظیم حساسیت (Sensitivity): یک سکه مسی یا یک قطعه آهن کوچک (مثلاً میخ) را در فواصل استاندارد (۵، ۱۰، ۲۰ سانتی‌متر) زیر کویل ببرید. حساسیت را تا جایی افزایش دهید که بدون ایجاد نویز کاذب، فلز را تشخیص دهد.

4. شناسایی هدف (Target ID): با کمک چند فلز مرجع (طلا، نقره، آهن، آلومینیوم) اطمینان حاصل کنید که عدد یا آهنگی که دستگاه تولید می‌کند با استاندارد کارخانه مطابقت دارد.

تعمیرات نرم‌افزاری فلزیاب‌های دیجیتال

فلزیاب‌های مدرن مانند Nokta Makro، Minelab یا Garrett دارای سیستم‌عامل اختصاصی هستند. مشکلات نرم‌افزاری عبارتند از:

• ریست شدن تنظیمات: نیاز به آپدیت فریمویر از طریق پورت USB.

• قفل شدن صفحه: خروج باتری و تخلیه خازن‌ها (حدود ۳۰ ثانیه کلید پاور را نگه دارید).

• ناهماهنگی صدا با تصویر: ریست فکتوری (معمولاً با نگه داشتن ترکیبی از دکمه‌های POWER + MENU).

توجه: هرگز از فریمویر مخصوص مدل دیگر استفاده نکنید؛ این کار منجر به بریک شدن (غیرقابل بوت شدن) دستگاه می‌شود.

تعمیر اتصالات و درگاه‌ها

• جک هدفون ۳.۵ میلی‌متری: پس از استفاده مکرر ممکن است دچار قطعی شود. تعویض جک با نمونه باکیفیت و لحیم مجدد.

• پورت شارژ USB یا DC: شایع‌ترین مشکل، شکستگی پایه لحیم شده روی برد است. آن را دوباره لحیم کرده و در صورت لزوم با چسب حرارتی (هات گلو) محکم کنید.

• سوئیچ‌های فشاری (تاکتیل) : اگر دستگاه فرمان نمی‌گیرد، مقاومت داخلی سوئیچ را تست کنید. معمولاً با تعویض سوئیچ حل می‌شود.

اشتباهات مرگبار در تعمیرات فلزیاب

بسیاری از کاربران آماتور با اشتباهات زیر دستگاه خود را به کلی از کار می‌اندازند:

1. استفاده از شارژر غیراستاندارد: ولتاژ بالای ۱۲ ولت، مدار تغذیه را می‌سوزاند.

2. لحیم کاری بدون مهار استاتیک (ESD): فلزیاب‌ها دارای تراشه‌های حساس به الکتریسیته ساکن هستند. حتماً از میز کار ضد ESD یا هود بند استفاده کنید.

3. پیچاندن کابل کویل دور میله: این کار باعث ایجاد نویز القایی می‌شود. همیشه کابل را شل و آزاد بگذارید.

4. باز کردن کویل پر از رزین: غیرممکن بوده و غالباً کویل تخریب می‌شود.

چه زمانی دستگاه را به تعمیرکار حرفه‌ای بسپاریم؟

اگر پس از انجام عیب‌یابی اولیه، علائم زیر را مشاهده کردید، تعمیرات خانگی توصیه نمی‌شود:

• سوختگی آشکار روی برد (ردپای دود یا ذغال)

• خرد شدن برد اصلی (PCB)

• نفوذ آب شور به داخل محفظه الکترونیک (خوردگی شدید)

• نبود سیگنال اسیلاتور اصلی (حتی پس از تعویض کریستال)

در این موارد، فرستادن دستگاه به تعمیرگاه تخصصی فلزیاب که دارای اسیلوسکوپ فرکانس بالا و نقشه مدار (سرویس منوال) است، ضروری می‌باشد.

نگهداری پیشگیرانه برای کاهش نیاز به تعمیرات

برای اینکه کمتر به فکر تعمیرات فلزیاب بیفتید، این نکات را رعایت کنید:

• پس از هر بار استفاده در محیط مرطوب یا شور، کویل و میله را با آب شیرین شسته و خشک کنید.

• باتری‌ها را در صورت عدم استفاده طولانی مدت از دستگاه خارج کنید.

• کابل کویل را هرگز دور میله نپیچید؛ از بست‌های مخملی استفاده کنید.

• دستگاه را در جای خشک و دور از نوسان دما نگهداری کنید.

• هر ۶ ماه یک بار کالیبراسیون مجدد انجام دهید (مخصوصاً اگر دستگاه زیاد جابجا می‌شود).

تعمیرات تخصصی فلزیاب‌های پالسی (PI) در مقایسه با فرکانس بسیار پایین (VLF)

یکی از مهم‌ترین دانش‌هایی که یک تکنسین تعمیرات فلزیاب باید داشته باشد، تفاوت بین دو فناوری اصلی PI و VLF است. بسیاری از خرابی‌ها در این دو نوع فلزیاب، ماهیت متفاوتی دارند.

تفاوت در مدار تغذیه و قدرت

فلزیاب‌های پالسی (مانند ماینلب GPX و سئورز TDI) جریان بسیار بالایی را در پالس‌های کوتاه از کویل عبور می‌دهند. به همین دلیل، ترانزیستورهای قدرت MOSFET در این دستگاه‌ها بیشتر از هر قطعه دیگری می‌سوزند. هنگام تعمیر فلزیاب پالسی، حتماً خازن‌های بانک فیلتر را نیز چک کنید؛ زیرا نوسانات ولتاژ ناشی از سوختن ماسفت، اغلب به خازن‌های الکترولیت بزرگ (معمولاً ۱۰۰۰ تا ۴۷۰۰ میکروفاراد) آسیب می‌زند.

اما در فلزیاب‌های VLF (مانند گرت ایس ۳۰۰ و نکتا سیمپلکس)، مدارهای نوسان‌ساز حساس به فرکانس مهم‌ترین بخش هستند. در این دستگاه‌ها، کریستال‌های اسیلاتور و خازن‌های سرامیکی با ضریب دمایی کم (مثل NP0/C0G) نقش کلیدی دارند. یک خازن نادرست در مدار فاز، کل دستگاه را از تشخیص درست خارج می‌کند.

روش تشخیص خرابی سیم‌پیچ‌های کویل بدون باز کردن آن

یکی از چالش‌های تعمیرات فلزیاب، تشخیص سالم بودن کویل بدون تخریب فیزیکی آن است. روش زیر را در کارگاه خود پیاده کنید:

1. تست القاگر متری (Inductance Meter): کویل فلزیاب VLF معمولی باید اندوکتانسی بین ۳۰۰ تا ۶۰۰ میکروهنری داشته باشد. اگر مقدار اندازه‌گیری شده بیش از ۲۰ درصد با مقدار درج شده روی بدنه کویل تفاوت داشت، کویل سوخته یا اتصال کوتاه داخلی دارد.

2. تست ضریب کیفیت (Q Factor): یک کویل سالم Q فکتوری بالای ۵۰ دارد. برای تست، یک خازن مرجع (مثلاً ۰.۰۱ میکروفاراد) را با کویل به صورت موازی ببندید و با سیگنال ژنراتور، فرکانس تشدید را پیدا کنید. پهنای باند باریک نشانه کویل مرغوب و عریض نشانه کویل معیوب است.

3. تست مقاومت عایقی (Insulation Resistance): با مگااهم‌متر روی ولتاژ ۵۰۰ ولت، مقاومت بین سیم‌پیچ و بدنه فلزی کویل (در صورت وجود) را اندازه بگیرید. عدد کمتر از ۱۰ مگااهم نشانه نفوذ رطوبت است.

تعمیر پتانسیومترها و انکودرهای دوار

بسیاری از فلزیاب‌های قدیمی و حتی جدید از پتانسیومتر آنالوگ برای تنظیم حساسیت، آستانه صدا (Threshold) و دیسکریمینیشن استفاده می‌کنند. مشکلات رایج:

• نویز خش‌خش هنگام چرخاندن: ذرات گرد و غبار داخل پتانسیومتر. راهکار: اسپری تماس‌شونده مخصوص (DeoxIT یا WD-40 مخصوص الکترونیک) از سوراخ بدنه پتانسیومتر اسپری شود و ۲۰ بار ولوم را بچرخانید.

• لغزش یا قطع و وصل شدن: زائده داخلی پتانسیومتر فرسوده شده است. در این حالت فقط تعویض پتانسیومتر با همان مقدار مقاومت (خطی یا لگاریتمی) جواب می‌دهد. حتماً دقت کنید تابع (B=خطی، A=لگاریتمی) مطابقت داشته باشد.

در فلزیاب‌های مدرن با انکودر چرخان (مانند XP Deus)، مشکل اصلی قطع شدن پالس‌های خروجی است. با اسیلوسکوپ دو کاناله، سیگنال خروجی کانال A و B را بررسی کنید. اگر فاز بین دو کانال ۹۰ درجه نبود یا پالس‌ها حذف می‌شدند، انکودر تعویض می‌شود.

رفع مشکل هنگ کردن (Freezing) فلزیاب‌های دیجیتال

اگر فلزیاب شما پس از چند دقیقه کار، صفحه نمایش قفل می‌کند و دکمه‌ها پاسخ نمی‌دهند، این مراحل را به ترتیب انجام دهید:

1. بررسی درجه حرارت: آیا فلزیاب زیر آفتاب داغ شده است؟ دمای بالای ۶۰ درجه سلسیوس باعث قفل شدن پردازنده می‌شود. دستگاه را به سایه منتقل کنید.

2. تست نوسانساز ساعت (Clock Oscillator): با پروب اسیلوسکوپ روی پایه کریستال ۸ یا ۱۶ مگاهرتز میکروکنترلر، شکل موج سینوسی یا مربعی را بررسی کنید. اگر نوسان قطع است، کریستال یا خازن‌های ۲۲ پیکوفاراد آن تعویض شوند.

3. تخلیه کامل خازن‌ها: گاهی اوقات یک خازن در مدار تغذیه داخلی، ولتاژ باقیمانده را نگه می‌دارد و باعث عدم ریست صحیح پردازنده می‌شود. باتری را خارج کنید، دکمه پاور را ۳۰ ثانیه نگه دارید و سپس دوباره باتری وصل کنید.

توصیه نهایی برای راه‌اندازی مجدد پس از تعمیرات

پس از هر بار تعمیر فلزیاب، دستگاه را حداقل ۳۰ دقیقه در فضای باز و دور از منابع تداخل (خطوط برق، تلفن همراه) روشن بگذارید تا تثبیت حرارتی شود. سپس کالیبراسیون نهایی را انجام دهید. این کار از رانش فرکانس (Frequency Drift) در دقایق اولیه کار جلوگیری می‌کند.

فراموش نکنید که یک دفترچه ثبت تعمیرات برای هر فلزیاب داشته باشید. در آن بنویسید: چه قطعه‌ای تعویض شده، چه مقادیر ولتاژ و فرکانسی قبل و بعد از تعمیر ثبت کرده‌اید. این کار برای عیب‌یابی مجدد در آینده بسیار ارزشمند است.

سوالات متداول درباره تعمیرات فلزیاب

آیا می‌توانم کویل آسیب‌دیده را خودم تعمیر کنم؟

بله، اگر فقط ترک خوردگی پلاستیک یا پارگی سیم ساده باشد. اما اگر مدار داخل کویل آسیب دیده یا کویل پر از رزین است، تعویض توصیه می‌شود.

چرا فلزیاب من پس از تعمیر، عمق کاوش قبلی را ندارد؟

علت می‌تواند کالیبراسیون ناقص، استفاده از خازن‌های غیر اصل (ESR بالا) یا جابجا شدن فاز کویل باشد. مجدداً کالیبراسیون فرکانس و بالانس زمین را چک کنید.

آیا آپدیت فریمویر خرابی سخت‌افزاری را برطرف می‌کند؟

خیر. آپدیت فقط مشکلات نرم‌افزاری و بهبود الگوریتم‌های شناسایی را برطرف می‌کند. اگر قطعه‌ای فیزیکی سوخته باشد، حتماً باید تعویض گردد.

تعمیر فلزیاب ارزان‌تر است یا خرید جدید؟

برای فلزیاب‌های ارزان (زیر ۵ میلیون تومان)، تعمیر مقرون به صرفه نیست. اما برای فلزیاب‌های نیمه‌حرفه‌ای و حرفه‌ای (۲۰ میلیون تومان به بالا)، تعمیر همیشه به صرفه است.

جمع‌بندی

تعمیرات فلزیاب ترکیبی از دانش الکترونیک، تجربه عملی و دقت بالا است. با داشتن ابزارهای مناسب، آشنایی با اصول عیب‌یابی گام‌به‌گام و رعایت نکات ایمنی (ESD، ولتاژ صحیح، لحیم کاری اصولی) می‌توانید بسیاری از خرابی‌های رایج مانند مشکل کویل، اتصالات تغذیه، سوختن خازن‌ها یا جوش سرد را خودتان رفع کنید. با این حال، در صورت مشاهده آسیب گسترده به برد یا پیچیدگی‌های مدارهای SMD، سپردن دستگاه به یک تعمیرگاه معتبر فلزیاب هوشمندانه‌ترین تصمیم است. فراموش نکنید که کالیبراسیون نهایی، کلید بازیابی عملکرد اصلی فلزیاب شماست. با نگهداری صحیح و تعمیرات به‌موقع، سال‌ها می‌توانید از دستگاه خود برای اکتشاف و کاوش لذت ببرید.
