ساخت فلزیاب با عمق ۲ متر
مشتریان گرامی در مقاله زیر میخواهیم توضیحاتی درمورد ساخت فلزیاب با عمق ۲ متر بدهیم.
در دنیای امروز، فلزیابها به عنوان یکی از ابزارهای مهم در کشف گنجینهها و فلزات گرانبها شناخته میشوند.
این دستگاهها با استفاده از تکنولوژیهای پیشرفته قادرند فلزات را در عمقهای مختلف زمین شناسایی کنند.
در این مقاله، به بررسی مراحل ساخت یک فلزیاب با عمق ۲ متر میپردازیم.
فلزیاب چیست؟
فلزیاب دستگاهی است که با استفاده از میدانهای مغناطیسی، قادر به شناسایی و تفکیک فلزات در زیر زمین است.
این دستگاهها کاربردهای گستردهای از جمله جستجوی گنجینهها، یافتن لولهها و کابلهای مدفون و کشف آثار باستانی دارند.
اصول کار فلزیابها
فلزیابها با ارسال امواج الکترومغناطیسی به زمین و تحلیل بازتاب این امواج، فلزات را شناسایی میکنند.
این بازتابها به دلیل تفاوت در خواص الکتریکی فلزات با سایر مواد موجود در زمین ایجاد میشوند.
تکنولوژیهای مختلف فلزیابها
سه تکنولوژی اصلی در ساخت فلزیابها وجود دارد: VLF (فرکانس بسیار پایین)، PI (پالسی) و BFO (فرکانس نوسانی).
هر یک از این تکنولوژیها دارای مزایا و معایب خاص خود هستند و بسته به نیاز کاربر انتخاب میشوند.
مراحل ساخت فلزیاب با عمق ۲ متر
برای ساخت یک فلزیاب با عمق ۲ متر، مراحل زیر را باید طی کنید:
ابزار و مواد مورد نیاز
ابزار و مواد مورد نیاز شامل قطعات الکترونیکی، برد مدار چاپی، ابزار لحیمکاری،
و مواد ساخت بدنه مانند پلاستیک یا فلز سبک است.
طراحی مدار الکترونیکی
طراحی مدار الکترونیکی قلب هر فلزیاب است. این مدار شامل قطعاتی
مانند ترانزیستورها، خازنها، مقاومتها و آیسیها میباشد که هر یک وظیفه خاصی در شناسایی فلزات دارند.
مدارهای فلزیاب برای شناسایی فلزات در عمقهای مختلف طراحی میشوند.
در این بخش، به طراحی و نحوه ساخت یک مدار فلزیاب با عمق ۲ متر میپردازیم.
قطعات مورد نیاز
- ترانزیستور: ۲N2222 (2 عدد)
- مقاومت: ۱۰ اهم، ۱۰۰ اهم، ۴۷۰ اهم، ۱ کیلو اهم، ۱۰ کیلو اهم (هر کدام ۱ عدد)
- خازن: ۰.۱ میکروفاراد، ۱ میکروفاراد، ۱۰ میکروفاراد (هر کدام ۱ عدد)
- آیسی تایمر: NE555 (۱ عدد)
- کویل: سیمپیچ دستی یا آماده
- باتری: ۹ ولت
- دیود: ۱N4148 (۱ عدد)
- بلندگو: ۸ اهم
- پتانسیومتر: ۱۰ کیلو اهم (۱ عدد)
- برد مدار چاپی: برد پروتوتایپ یا PCB
- سیم لحیم و ابزار لحیمکاری

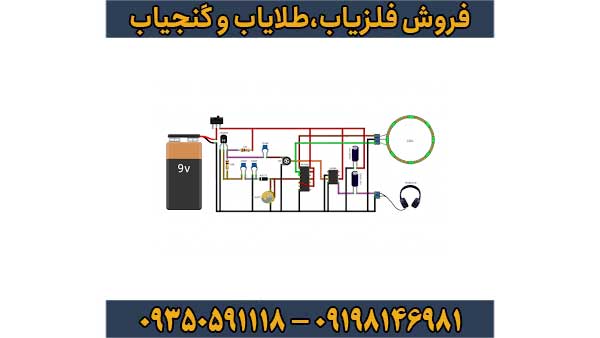

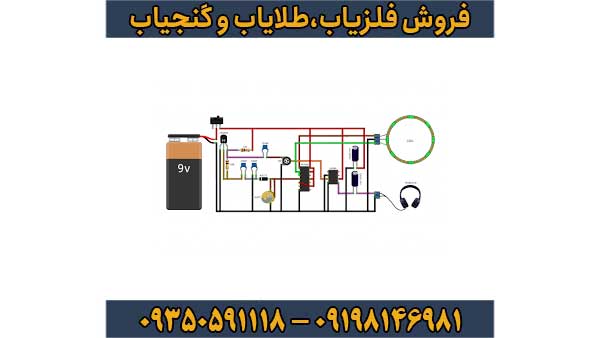

شماتیک مدار
در ادامه، توضیحات شماتیک مدار و نحوه اتصال قطعات ارائه شده است:
- منبع تغذیه: باتری ۹ ولت به عنوان منبع تغذیه استفاده میشود.
- کویل: سیمپیچ به عنوان سنسور اصلی فلزیاب عمل میکند.
- آیسی NE555: به عنوان مولد سیگنال و تایمر برای تولید امواج الکترومغناطیسی استفاده میشود.
- ترانزیستورهای ۲N2222: به عنوان تقویتکننده سیگنالهای دریافتی از کویل عمل میکنند.
- بلندگو: برای تولید صدای هشدار در صورت شناسایی فلزات استفاده میشود.
- پتانسیومتر: برای تنظیم حساسیت مدار به کار میرود
طراحی مدار
- اتصال آیسی NE555:
- پایه ۱ به زمین (GND) متصل میشود.
- پایه ۲ به خازن ۰.۱ میکروفاراد متصل و سپس به پین ۶ آیسی متصل میشود.
- پایه ۳ به ورودی بلندگو متصل میشود.
- پایه ۴ به ولتاژ مثبت (+V) متصل میشود.
- پایه ۵ به خازن ۱ میکروفاراد متصل میشود.
- پایه ۷ به مقاومت ۱۰ کیلو اهم متصل و سپس به ولتاژ مثبت (+V) متصل میشود.
- پایه ۸ به ولتاژ مثبت (+V) متصل میشود.
اتصال ترانزیستورها:
- ترانزیستور اول (Q1) پایه امیتر به زمین (GND) متصل میشود.
- پایه بیس به مقاومت ۱ کیلو اهم و سپس به پایه ۳ آیسی متصل میشود.
- پایه کالکتور به ولتاژ مثبت (+V) متصل میشود.
- ترانزیستور دوم (Q2) پایه امیتر به زمین (GND) متصل میشود.
- پایه بیس به مقاومت ۴۷۰ اهم و سپس به پایه کالکتور ترانزیستور اول متصل میشود.
- پایه کالکتور به ورودی بلندگو متصل میشود.
اتصال کویل:
- یک سر کویل به پایه ۳ آیسی NE555 متصل میشود.
- سر دیگر کویل به دیود ۱N4148 و سپس به زمین (GND) متصل میشود.
اتصال بلندگو:
- یک سر بلندگو به پایه ۳ آیسی NE555 متصل میشود.
- سر دیگر بلندگو به پایه کالکتور ترانزیستور دوم (Q2) متصل میشود.
اتصال پتانسیومتر:
- یک سر پتانسیومتر به ولتاژ مثبت (+V) و سر دیگر به زمین (GND) متصل میشود.
- پایه وسطی پتانسیومتر به پایه ۶ آیسی NE555 متصل میشود.
نکات مهم در مونتاژ مدار
- دقت در لحیمکاری: هنگام لحیمکاری، مطمئن شوید که اتصالات محکم و بدون خطا هستند.
- استفاده از برد پروتوتایپ یا PCB: برای افزایش دقت و کاهش خطا، بهتر است از برد مدار چاپی استفاده کنید.
- آزمایش و کالیبراسیون: پس از مونتاژ مدار، مدار را تست کرده و تنظیمات حساسیت را با استفاده از پتانسیومتر تنظیم کنید.
قطعات الکترونیکی کلیدی
برخی از قطعات الکترونیکی کلیدی که در مدار فلزیاب استفاده میشوند
شامل آیسیهای آشکارساز، کویلهای ارسال و دریافت و مدارهای تقویتکننده است.
نحوه لحیمکاری و مونتاژ
پس از تهیه قطعات، باید آنها را بر روی برد مدار چاپی لحیمکاری کرده و مدار را مونتاژ کنید.
دقت در این مرحله بسیار مهم است تا مدار به درستی کار کند.
ساخت قاب و بدنه فلزیاب
بدنه فلزیاب باید مقاوم و در عین حال سبک باشد.
میتوانید از مواد پلاستیکی مقاوم یا فلزات سبک برای ساخت قاب استفاده کنید.
مواد مناسب برای بدنه
مواد مناسب برای بدنه فلزیاب شامل پلاستیکهای مقاوم در برابر ضربه و فلزات سبک مانند آلومینیوم است.
تنظیمات و کالیبراسیون
پس از ساخت مدار و بدنه، باید دستگاه را کالیبره کنید تا به حداکثر عمق و دقت دست یابد.
این مرحله شامل تنظیمات حساسیت و تمایز فلزات است.
تنظیمات حساسیت و تمایز
تنظیمات حساسیت و تمایز به شما کمک میکند تا فلزات ارزشمند را از فلزات غیر ارزشمند تفکیک کنید.
تست و ارزیابی نهایی
پس از کالیبراسیون، دستگاه را تست کنید تا از عملکرد صحیح آن اطمینان حاصل کنید.
این مرحله شامل تست دستگاه در محیطهای مختلف و ارزیابی دقت آن است.
نکات ایمنی
هنگام ساخت و استفاده از فلزیاب، رعایت نکات ایمنی بسیار مهم است.
از تماس مستقیم با قطعات الکترونیکی و استفاده از ابزارهای حفاظتی مانند دستکش و عینک ایمنی استفاده کنید.
نتیجهگیری
ساخت فلزیاب با عمق ۲ متر میتواند چالشبرانگیز باشد اما با رعایت مراحل و نکات ایمنی،
میتوانید دستگاهی با عملکرد بالا و دقت مناسب بسازید.
این دستگاهها میتوانند در کشف گنجینهها و فلزات گرانبها بسیار مفید باشند.
